Beschreibung
Produktübersicht

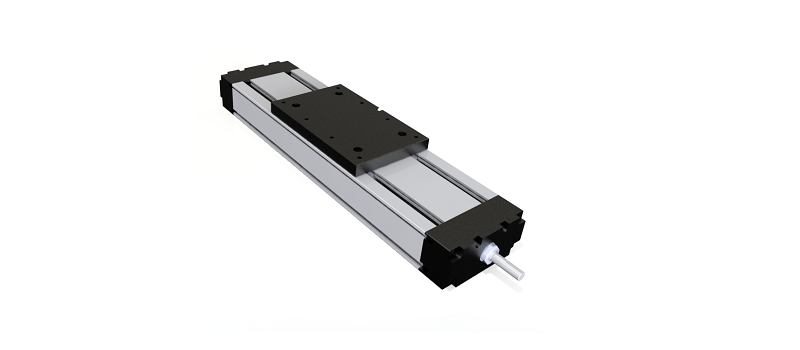

Das 50x110 Linear-Kompaktmodul ist für Anwendungen mit begrenztem Einbauraum und geringer Belastung vorgesehen. Der Kugelgewindetrieb unterstützt präzise Positionierbewegungen; die kompakte Konstruktion schützt die Mechanik gegen Staub und Partikel.
Typische Anwendungen
Ein typisches Einsatzfeld sind Automatisierungssysteme.
Technische Daten
| Profilkörper | 50x110, Aluminium 6063-T5 |
|---|---|
| Positioniergenauigkeit | 0,01 mm |
| Spindel | DKM 16x05 |
Varianten
| Artikelcode | Plattenlänge | Linearführung | max. Geschwindigkeit |
|---|---|---|---|
| 5.02.01.050110.01.0500 | 80 mm | DMS GHR 15 | 0,12 m/s |
| 5.02.01.050110.01.1000 | 80 mm | THK HSV 15 | 0,12 m/s |
| 5.02.01.050110.01.0501 | 170 mm | DMS GHR 15 | 0,12 m/s |
| 5.02.01.050110.01.1001 | 170 mm | THK HSV 15 | 0,12 m/s |
Hinweise zur Produktauswahl
Die Tabellenwerte sind maximale Bewegungsgeschwindigkeiten. Die passende Plattenlänge und Führung sind anhand von Einbauraum, Einbaulage und den tatsächlichen Kräften und Momenten auszuwählen.
