Beschreibung
Produktübersicht

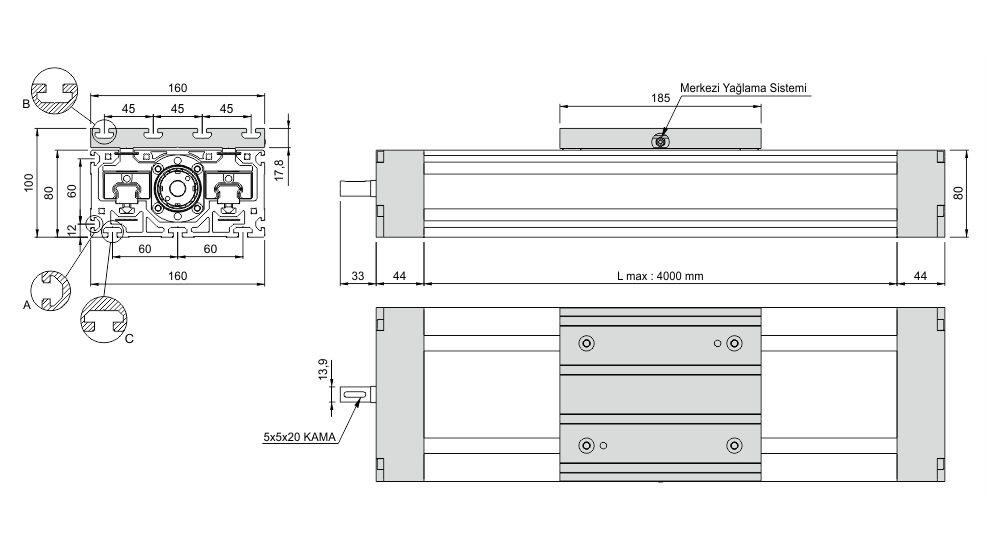

Das 80x160 Linear-Kompaktmodul verbindet einen Kugelgewindetrieb mit einem Profilkörper aus Aluminium 6063-T5. Das Modul eignet sich für Anwendungen mit höheren Trag- und Momentanforderungen sowie präzisen Positionierbewegungen.
Typische Anwendungen
Typische Einsatzbereiche sind CNC- und Maschinenanwendungen. Varianten mit größerer Spindelsteigung erreichen eine höhere maximale Bewegungsgeschwindigkeit.
Technische Daten
| Profilkörper | 80x160, Aluminium 6063-T5 |
|---|---|
| Positioniergenauigkeit | 0,01 mm |
| Plattenlänge | 185 mm |
Varianten
| Artikelcode | Spindel | Spindelmarke | Linearführung | max. Geschwindigkeit |
|---|---|---|---|---|
| 5.02.01.080160.01.0500 | 25x10 | DKM | DMS GHR 20 | 0,34 m/s |
| 5.02.01.080160.01.1000 | 25x10 | Gten | THK HSV 20 | 0,34 m/s |
| 5.02.01.080160.01.1500 | 20x20 | DKM | DMS GHR 20 | 0,52 m/s |
| 5.02.01.080160.01.2000 | 20x20 | Gten | THK HSV 20 | 0,52 m/s |
Hinweise zur Produktauswahl
Die Tabellenwerte sind maximale Bewegungsgeschwindigkeiten. Für die Auslegung müssen Spindelsteigung, Führungssystem, Einbaulage und die tatsächlichen Kräfte und Momente der Maschine gemeinsam betrachtet werden.
